>- الخطوه السابعه اعاده الشريط اللاصق مره اخرى للمحول واحكام غلقه،،

اصبح الان المحول جاهز للعمل
عدد لفات الملف الابتدائى 4+4 لفات

عدد لفات الملف الثانوى 117 لفه

طبعاً وفقاً للمبدأ الجديد مش هنقول ليه هما كدا ،،

نعود الى دائره المذبذب يتم استخدام TL-494 بتردد 50 كيلو هيرتز تقريباً وتوظيفها وفقاً لا سلوب الـ Push–pull او استخدام SG-3525 وهى رائعه ايضاً وتوظيفها وفقاً لنفس الاسلوب،،
>- صوره لدائره المذبذب كلها وقد قمت بتجميعها على البريد بورد خاصتى

>- صوره للموسفت المستخدم وهو



IRF-640

 >- صوره مجمعه لكل الدائره شامله المحول وباقى العناصر المساعده ،

لاحظوا اننى قمت بتجميع الدائره سريعاً بغرض اثبات فقط صحه النتائج وان الموضوع ليس بمعضله وهى تجربتى الاولى لدوائر الانفرتر وكانت النتائج رائعه لاننى تحركت على اساس علمى فحددت القدره الداخله والقدره الخارجه وتيارات الداخل والخرج والقدره المفقوده واستكشاف مدى ملائمه الموسفت من عدمه الخ وكانت النتائج شبه متطابقه ، خصوصا ان هناك بعض التجاوزات التى قمت بها وذلك لتعجلى فى العمل ولاننى لم اكن اصمم الدائره احترافياً او بغرض تجارى تماماً ولكن كان بغرض توضيع الفكره ليس اكثر و ايضاً اردت ان ارسخ فكره ان نقرأ اولاً ثم ننفذ ،، سبحان الله اصبحنا لا نقرأ هذه الايام ونريد الدائره جاهزه مع اننا اول ما امرنا به واول ما نزل فى كتاب الله كان اقرأ ،، مع اننى دعينا فى اكثر من موضع فى كتاب الله الى التفكر والتدبر وحب العلم والبحث عن ادق الامور ،، سيروا فى الارض فانظروا كيف بدا الخلق ،، افلا ينظرون ، افلا يتفكرون ،، الخ من الايات العظيمه بل وذاد علو العلم واصبح ان من يخرج فى طلب العلم هو فى سبيل الله حتى يرجع ،، متى تعود امتنا الى الرياده
قديماً كان هناك مشروع عملاق احببته كثيرا وهو مشروع اكتشف اسرار الدوائر للمهندس العظيم وليد الفرا وكان هدفه هو إنشاء جيل من الشباب يعرف من أين تُؤكل الكتف وانا اتفق مع المهندس وليد تماماً فى ذلك فما احوجنا الى هذا الجيل الان ما احوجنا الى هذا الجيل الان ،، جيل مبدع يعرف جيدا كيف تعمل الاشياء اعذرونى اخوانى فغيرتى على عروبتى شديده جداً واتمنى ان يكون الجميع كذلك اتمنى ان اعاصر هذا الجيل الذى سيعيد للامه العربيه مجدها من جديد امين يا رب العالمين سامحونى مره اخرى على خروجى عن الموضوع ..


نعود لدائره اليوم

ها هى الدائره تنبض بالحياه ..

قمت بتجربه الدائره فتره طويله ومتابعه درجه حراره الموسفت والـ TL-494 وغيرهم من القطع وكان الوضع طبيعياً ،، والذى بدأ بالفعل فى السخونه هو الباور سبلاى الخاص بالكمبيوتر

الموسفت المستخدم من مواصفاته الاتى :-



 طبعاً هو المتوفر لدى ولم اقم بشراء جديد لاحظوا ان الموسفت 18 امبير فقط وبعد تجربتى للدائره فتره طويله وجدت ان سخونته طبيعيه جدا ً ولا اى مشاكل ،، اجد بعض الاخوه جربوا موسفتات وصلت الى 110 امبير بل وصل الى استخدام 2 موسفت على كل جانب منهم ومع ذلك الموسفت يسخن منهم ، لاحظوا ايضا اننى لم استخدم مرحله حفز فحسب الحسابات التى قمت بها وجدت اننى لا احتاجها فى تلك الدائره ،،

سأعود لكم بمخطط الدائره وفيديوهات لها وهى تعمل ان شاء الله فى نفس هذا الموضوع مع بعض التفاصيل البسيطه والتى تهم اغلب الاعضاء فقط لتساعدهم على تنفيذ الدائره حضروا استفسارتكم وان شاء الله القادم اجمل ،،

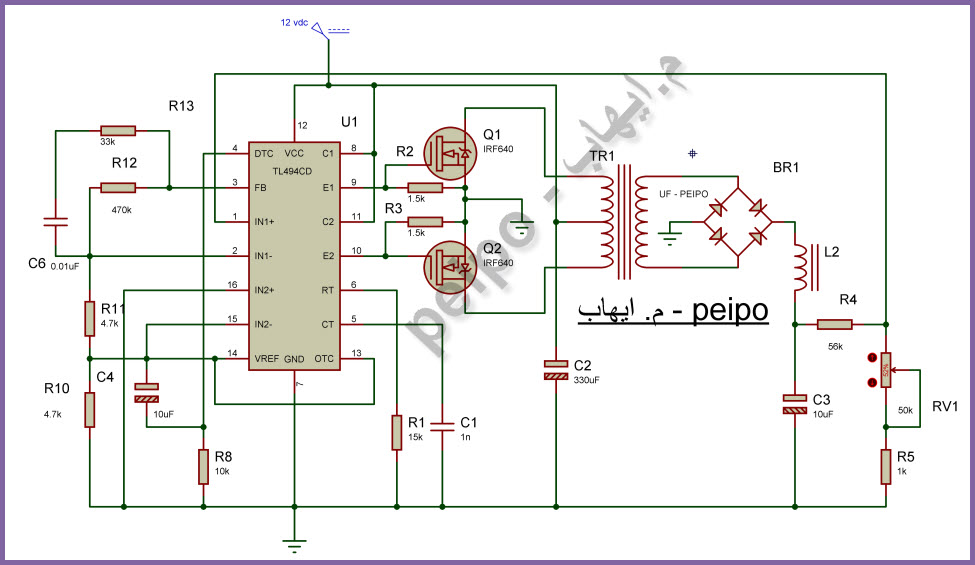

دى الدائره كامله اتفضلوا

انفرتر فيرايت


هى تصميمى كامله و طبعاً فى كتير من التحفظات من جانبى عليها من جانب الكفاءه ومن جانب عدم الاستفاده القصوى من tl494 وايضاً جانب الموسفت ،، عموماً هى لكم كبدايه للنقاش ،،
